基于激光三角測量原理，通過硬件內置的高精度算法，實時輸出高幀率、微米級精度的3D點云數據或深度數據。該傳感器廣泛適用于 3C 、電子制造等行業中的動態3D 信息獲取應用。
聯系銷售資料下載
DP2000系列
單輪廓點數2048Pixels，掃描頻率700-10KHZ，線性度±0.01%，
整機功耗15W，防護等級IP67
DP3000系列
單輪廓點數3200Pixels，掃描幀率1.3K-19KHz，線性度±0.01%，
整機功耗15W，防護等級IP67
·
·
實時輸出高精度點云數據

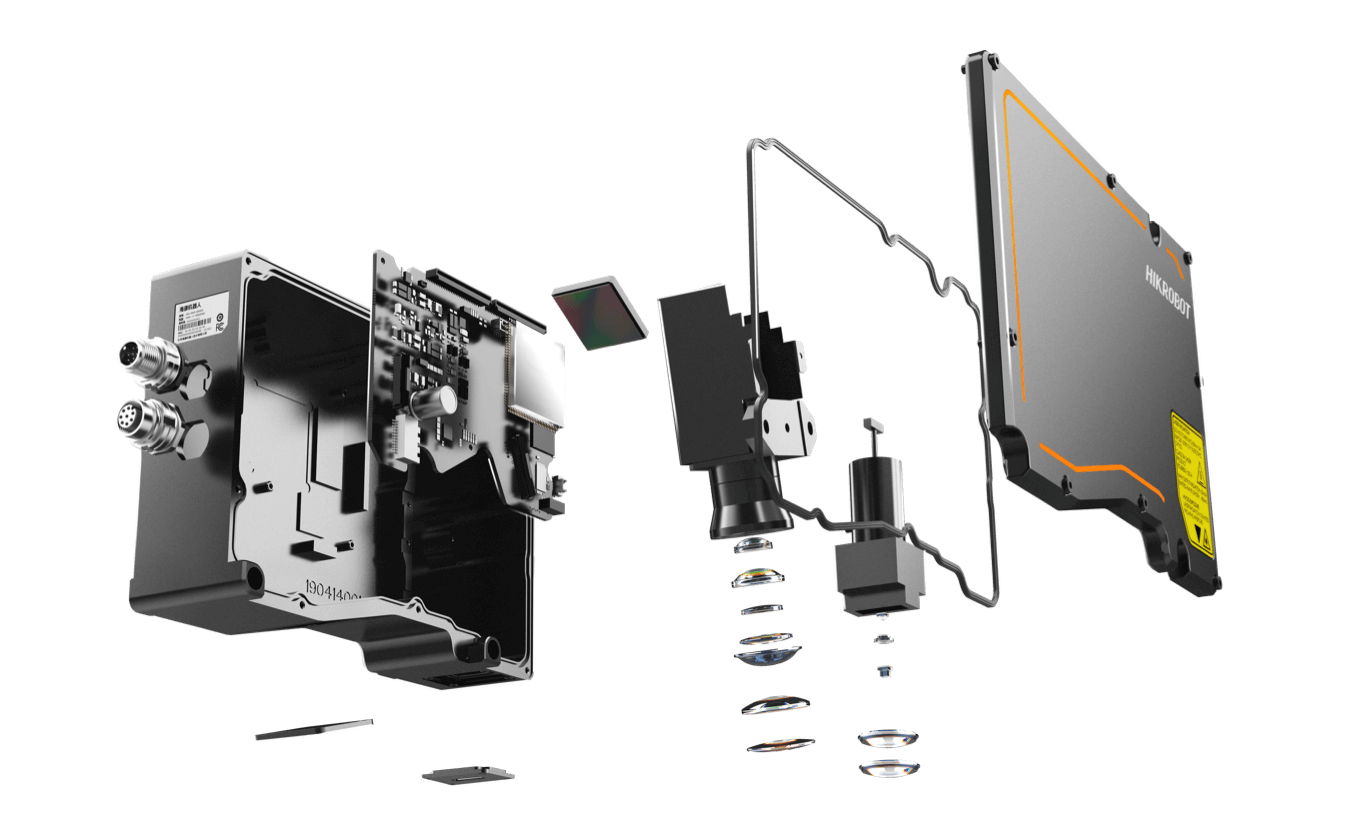

激光輪廓傳感器采用的405nm超均勻精細藍光，對被測物輪廓線進行精準提取，通過定制化的大孔徑光圈鏡頭保證了極高的
MTF解像力，同時與高動態范圍sensor和特殊沙姆光學設計完美協同，在極端復雜場景中可以全量程范圍清晰成像，最后相機采
用內置算力一體化設計，其高速處理單元使得最高處理速度可達19KHz/s

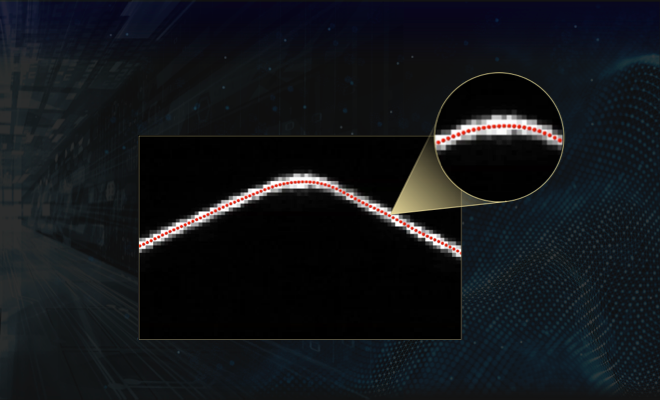

· 輪廓線中心點提取，高魯棒性的提取算法可以使傳感器輕松應對各種復雜場景
· 亞像素超分辨處理算法，最高能夠?qū)⒕忍嵘?/span>0.05像素，從而提升Z軸精度
· 寬動態處理算法能夠讓傳感器同時應對高反材質和吸光材質的輪廓提取場景
· 抗反光干擾算法可以有效降低反光導致中心點提取錯誤所帶來的影響
· 內置豐富后處理算法，包括空間濾波、時域?yàn)V波、空點填充、雙向插值、邊緣延拓等
產品型號 | 單輪廓點數 | 參考距離 | Z軸測量范圍 | X軸測量范圍 | Z軸重復精度 | 產品動態 | 比對 |
MV-DP2060-01H | 2048 | 60 mm | 25 mm | 29.4 mm@參考距離 | 0.4 μm | 已發布 | ||
MV-DP2120-01H | 2048 | 120 mm | 80 mm | 77.4 mm@參考距離 | 0.5 μm | 已發布 | ||
MV-DP2150-01H | 2048 | 145 mm | 20 mm | 87.5 mm@參考距離 | 0.5 μm | 已發布 | ||
MV-DP2240-01H | 2048 | 240 mm | 200 mm | 140 mm@參考距離 | 1.2 μm | 已發布 | ||
MV-DP2240-03H | 2048 | 240 mm | 200 mm | 140 mm@參考距離 | 1.2 μm | 已發布 | ||
MV-DP2470-01H | 2048 | 470 mm | 500 mm | 280 mm@參考距離 | 2.0 μm | 已發布 | ||
MV-DP2470-03H | 2048 | 470 mm | 500 mm | 280 mm@參考距離 | 2.0 μm | 已發布 | ||
MV-DP3020-01H | 3200 | 21 mm | 6 mm | 11.5 mm@近端 13.2 mm@參考距離 14 mm@遠端 | 0.15 μm | 已發布 | ||
MV-DP3020-01P | 3200 | 20 mm | 6 mm | 13.2 mm@參考距離 | 0.15 μm | 已發布 | ||
MV-DP3060-01H | 3200 | 61.5 mm | 26 mm | 32 mm@參考距離 | 0.4 μm | 已發布 | ||
MV-DP3120-01H | 3200 | 126 mm | 80 mm | 79.6 mm@參考距離 | 0.5 μm | 已發布 | ||
MV-DP3300-01H | 3200 | 300 mm | 210 mm | 171 mm@參考距離 | 1.2 μm | 已發布 | ||
MV-DP3300-03H | 3200 | 300 mm | 210 mm | 171 mm@參考距離 | 1.2 μm | 已發布 | ||
MV-DP3580-01H | 3200 | 585 mm | 580 mm | 306 mm@參考距離 | 2.0 μm | 已發布 | ||
MV-DP3580-03H | 3200 | 585 mm | 580 mm | 306 mm@參考距離 | 2.0 μm | 已發布 | ||
MV-DP3900-03H | 3200 | 992.5 mm | 975 mm | 487.5 mm@參考距離 | 20.0 μm | 已發布 | ||
D23BYHN10 | 2048 | 已發布 |
PARTS
電源適配器
數據線纜
相機供電及IO線
· 電源適配器_ADS-26FSG-12 12024EPCN
